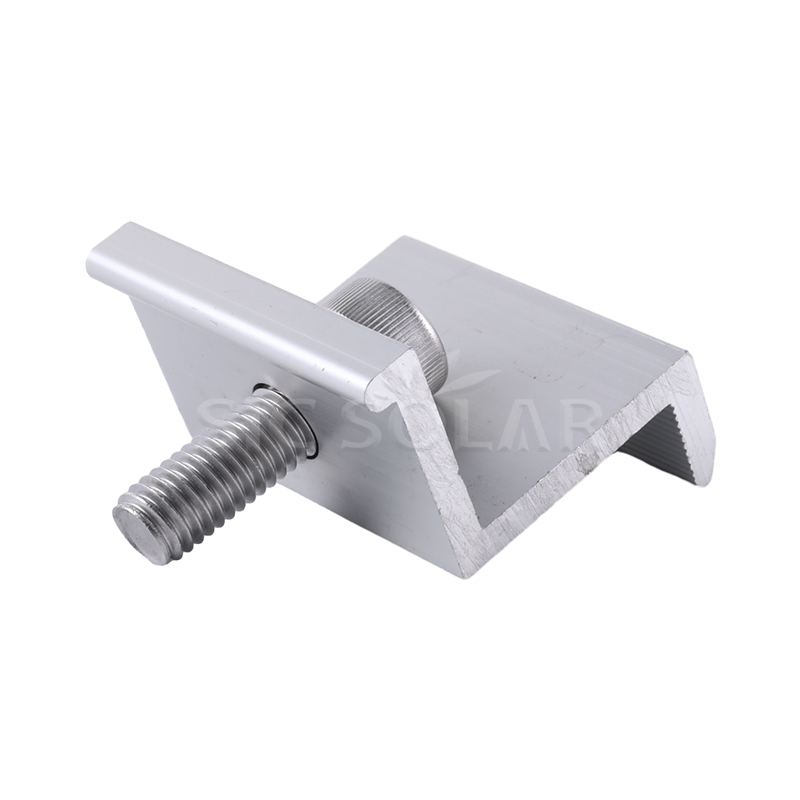

태양광 패널용 엔드 클램프

Model:SIC-EC-35-AS

태양광 패널용 엔드 클램프는 태양광 패널의 외부 가장자리를 장착 레일에 고정하는 데 사용됩니다. 견고한 고정력을 제공하고 패널을 적절하게 정렬한 상태로 유지하며 빠르고 간단하게 설치할 수 있습니다. 주거용, 상업용, 산업용 태양광 프로젝트에 적합합니다.

문의 보내기

제품 설명

태양광 패널용 엔드 클램프는 패널 열의 끝에 설치되어 모듈의 외부 가장자리를 제자리에 단단히 고정합니다. 패널 프레임을 장착 레일에 연결하고 표준 레일 및 고정 구성 요소와 함께 작동합니다. 간단한 구조로 설계된 클램프는 설치자가 현장에서 쉽게 위치를 잡고 조일 수 있습니다. 경량 구조로 인해 특히 대규모 PV 프로젝트의 경우 취급 및 설치가 더욱 편리해졌습니다.

구성요소

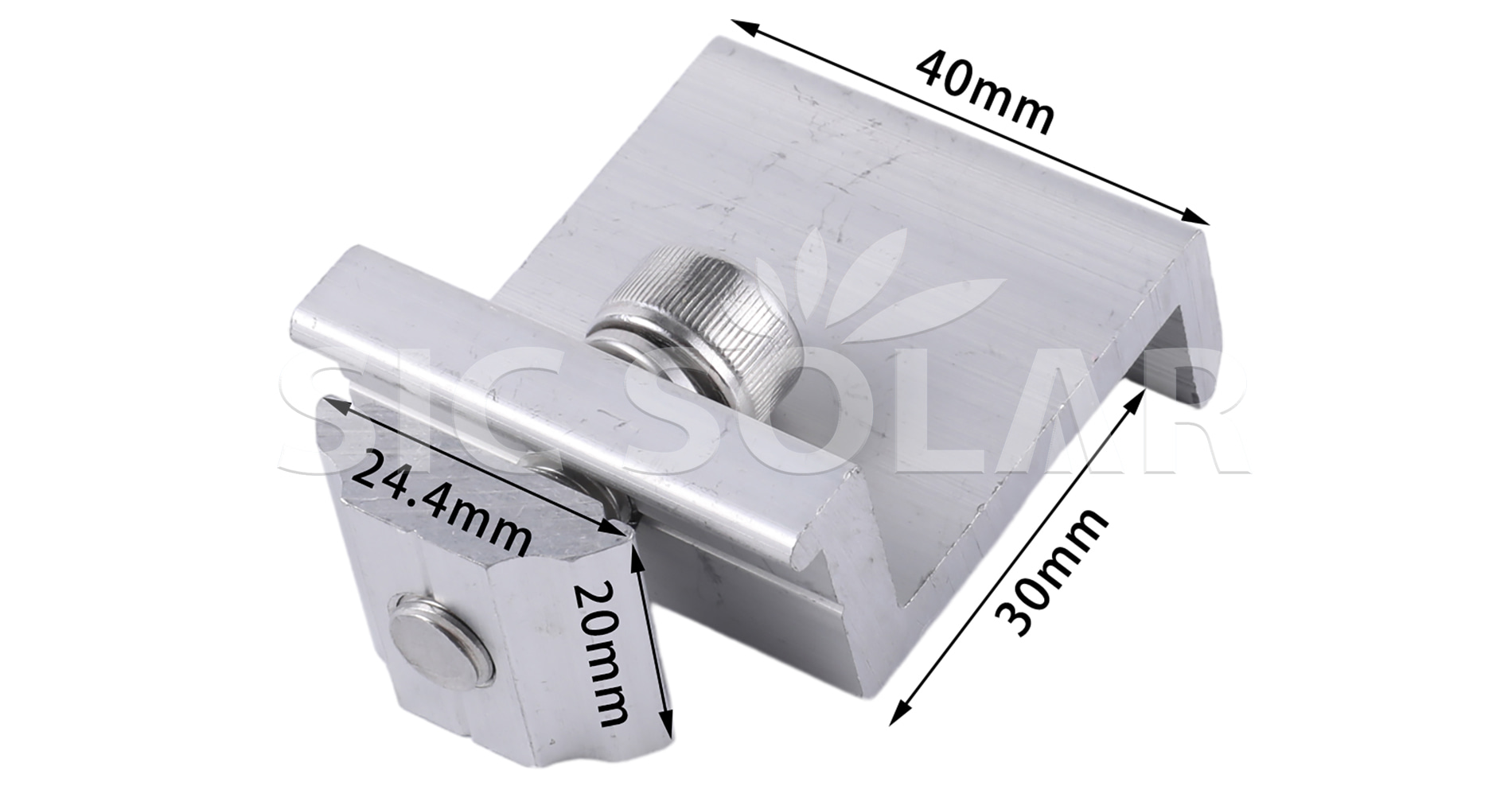

Solar End Clamp

매개변수(사양)

품목 번호	설치 장소	재료	풍하중	적설량	색상	보증
SIC-EC-35-AS	지붕 또는 지상	AL6005-T5	<60M/S	<1.4KN/M²	자연적이거나 맞춤형	10년, 25년의 복무 기간

설치 단계

장착 레일 설치: 프로젝트 레이아웃에 따라 레일을 설치합니다. 패널을 설치하기 전에 올바르게 정렬되고 단단히 고정되었는지 확인하십시오.
태양광 패널 배치: 태양광 패널을 레일에 배치하고 필요한 위치로 조정합니다.
엔드 클램프 위치 지정: 패널 프레임의 외부 가장자리에 엔드 클램프를 배치합니다. 패널 제조업체가 권장하는 클램핑 영역 내에 있는지 확인하십시오.
패스너 설치: 적절한 볼트, 너트 또는 레일 고정 하드웨어를 사용하여 클램프를 장착 레일에 연결합니다.
클램프 조정: 클램프가 패널 프레임에 고르게 안착되어 있고 모듈이 올바르게 정렬되어 있는지 확인하십시오.

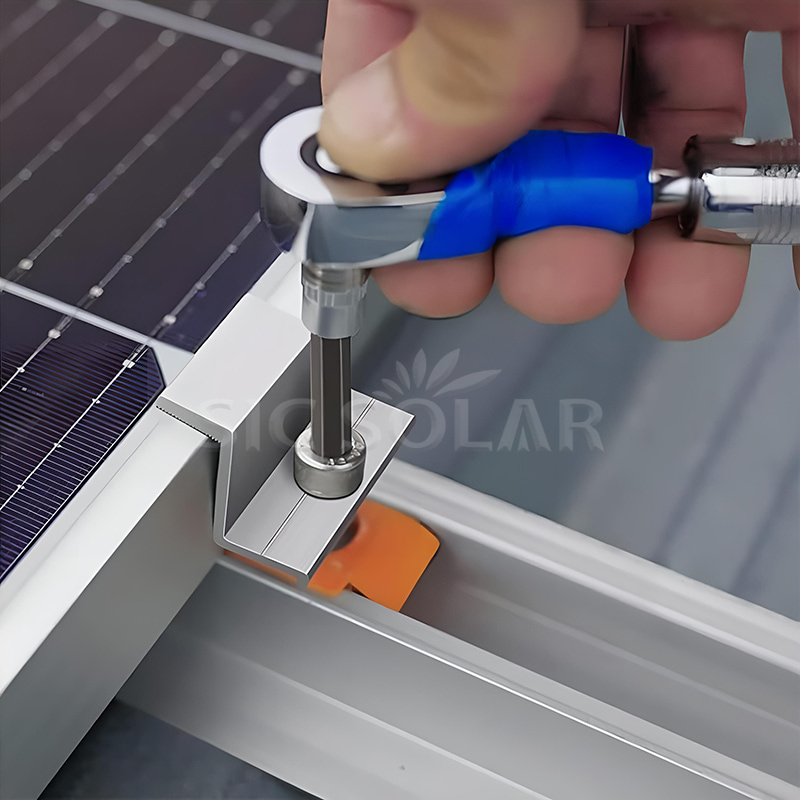

패스너 조이기: 제조업체가 지정한 토크로 패스너를 조입니다. 과도한 힘을 가하면 패널 프레임이나 장착 부품이 손상될 수 있으므로 너무 세게 조이지 마십시오.
최종 점검 수행: 다음 패널로 이동하기 전에 클램프, 패스너, 패널 프레임 및 레일 연결을 점검하여 모든 것이 안전하게 설치되었는지 확인하십시오.
